產品展示

氣動調節閥

您現在的位置：首頁?產品展示?氣動調節閥

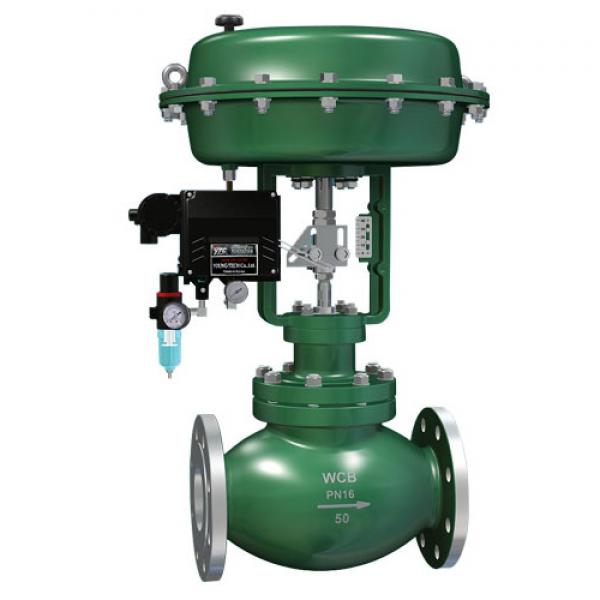

ZXP型氣動薄膜單座調節閥

ZXP型新系列氣動薄膜精小型單座調節閥采用頂導向結構，配用多彈簧薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈～流線型、壓降損失少、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。

詳細介紹

主要技術參數

公稱通徑DN(mm)				20									25							32		40			50
閥座直徑dn(mm)				10		12			15		20		10	12	15		20		25	32		32	40		32		40	50
額定流量系數(KV)			直線	1.8		2.8			4.4		6.9		1.8	2.8	4.4		6.9		11	17.6		17.6	27.5		17.6		27.5	44
			等百分比	1.6		2.5			4.0		6.3		1.6	2.5	4.0		6.3		10	16		16	25		16		25	40
額定行程L				16																25
膜片有效面積Ae(cm2)				280																400
公稱通徑DN(mm)				65	80					100						125		150			200					250
閥座直徑dn(mm)				65	65			80		65		80		100		125		125		150	150			200		250
額定流量系數(KV)		直線		69	69			110		69		110		176		275		275		440	440			690		1100
		等百分比		63	63			100		63		100		160		250		250		400	400			630		900
額定行程L				40												60										100
膜片有效面積Ae(cm2)				600												1000										1600
公稱壓力 PN				Mpa			1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
				Bar			16, 25, 40, 64(63)/20, 50, 110
				Lb			ANSI: Class150、Class300、Class600
固有流量特性				等百分比、直線
固有可調比(R)				50
彈簧(信號) 范圍Pr(KPa)				20～100、40～200、80～240、(20～60、60～100)
氣源壓力Ps(MPa)				0.14/0.25/0.3
允許泄漏量				硬閥芯;IV級(10-4×Kv) 軟閥芯:VI級見GB/T4213-2008
工作溫度 t(0C)	常溫型								-20～200、-40～250、-60～250
	散熱型			代號：S					-40～350、-60～350
	高溫型			代號：G					350～550(選用高溫材料)
	低溫型			代號：D					DO:-60～-100、D1:-100～-200、D2:-200～-250
	調節切斷型			代號：Q					-40~150（閥芯夾增強PTFE）(特殊情況下采用)

訂貨須知
訂貨時請用戶提供以下資料:
·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力,閥后壓力 ·介質名稱及狀態,介質流量
·閥蓋型式
·整機作用方式(氣開還是氣關),儀表風(氣源)壓力
·閥體、閥內件材質要求
·附件要求:
電-氣閥門定位器、空氣過濾減壓器、電磁閥、保位閥、閥位傳送器、(頂裝)手輪等
·閥體法蘭標準(不指明時我廠按GB9113-2000規定供貨)
·閥體結構長度( 法蘭面距L) (不指明時我廠按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆要求,泄漏等級限制要求，等等)
